四位數碼管ZB3461BW
- 咨詢熱線：15626546861
-
-
產品詳情
-
聯系我們
產品名稱：LED數碼管
PRODUCTION NAME:
產品型號: ZB3461BW
PRODCTION TYPE:
規格摘要:灌膠封裝、環保 、白光
TYPE:智倍四位數碼管ZB3461BW說明書
1.產品說明（Description）：
型號（PART NO.）: ZB3461BW
發光顏色（Emitted Color）：白光
外觀顏色（Lens Color）：黑、白兩色
外形尺寸（Max Size）：如結構尺寸圖所示
極限參數（Absolute Maximum Ratings） 建議使用驅動檢測
| 參數（Parameter） | 單位（Symbol） | 極限值 （Maximum Rating） | 單位（Unit） |
| 功耗 （Power Dissipation） | Pd | 42 | mW |
| 脈沖電流（Peak Forward Current） | Ifp | 100 | mA |
| 直流電流（Continuous Forward Current） Forward )Current | Ifm | 20 | mA |
| 反向電壓（Reverse Voltage） | VR | 5 | V |
| 工作溫度（Operating Temperature Range） | Topr | -40 → +85 | ℃ |
| 儲藏溫度（Storage Temperature Range） | Tstg | -40 → +100 | ℃ |
| 靜電電壓（Static Voltage） | Var | V |
*焊接溫度（Lead Sodering Temperature）：260℃ for 3 seconds
*當工作溫度高于25℃時，Ifm,Ifp和Id必須降低；電流降低率是-0.36mA/℃（直流驅動），或-0.86mA/℃
（脈沖驅動）功耗降低率是-0.75mW/℃。產品的工作電流不能大于對應工作溫度條件Ifm或Ifp的60%。
For operation above 25℃, The Ifm Ifp & Pd must be derated, the Curent derating is –0.36mA/℃ for DC
drive and -0.86mA/℃ for Pulse drive, the power dissipation is -0.75mW/℃. The product working current
must not more than the 60% of the Ifm or Ifp according to the working temperature.
2.智倍四位數碼管ZB3461BW光電特性（Optical-Electrical Characteristic） 建議使用驅動檢測
| 參數（Parameter） | 測試條件 （Test CONDITING） | 單位（Symbol） | Min | Type | Max | 單位（Unit） |
| 發光強度 （Luminous Intensity） | IF=10mA | Iv | 20 | 22 | Mcd | |
| 正向電壓 （Forward Voltage） | IF=10mA | VF | 2.8 | - | 3.3 | V |
| 反向電流 （REVERSE Current） | VR = 5V | IR | - | 10 | uA | |
| 波長 （Peak Wavelength） | IF=10mA | λp | 460 | - | 462 | nm |
| 帶寬 （Spectral Bandwidth） | IF=10mA | △λ | - | 40 | - | nm |
| 查看角度 （View Angle） | IF=10mA | 2θ1/2 | - | 60 | - | Deg. |

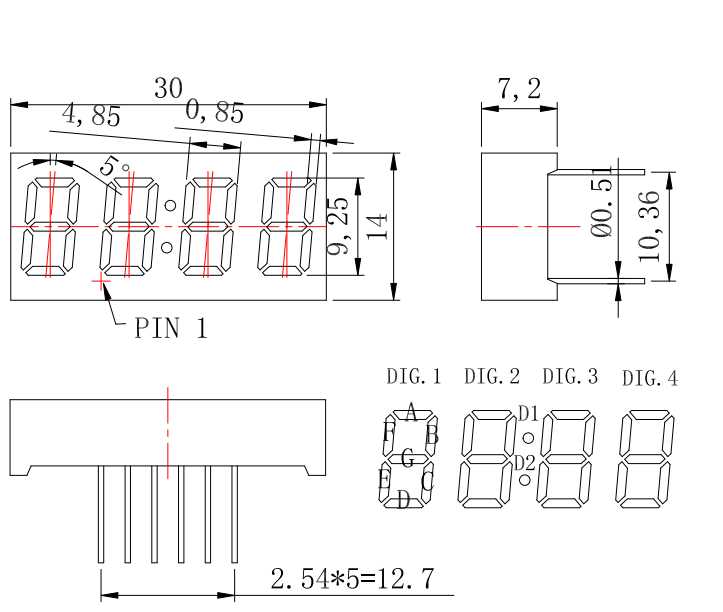

3.智倍四位數碼管ZB3461BW結構尺寸（Mechanical Outline）:
(未注尺寸公差 Unspecified Tolerances is: ±0.2 發光顏色：白光

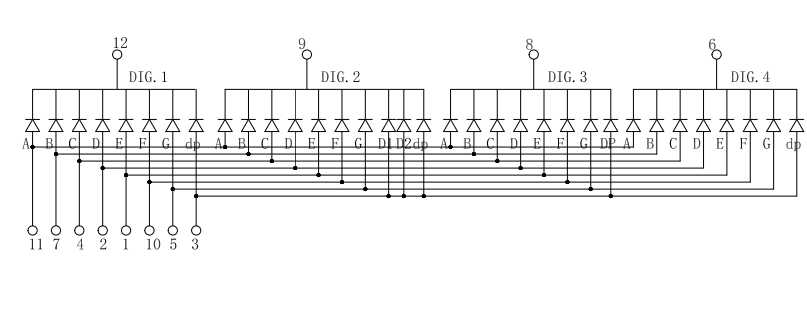

4.智倍四位數碼管ZB3461BW電路圖（Circuit Diagram）:
5.智倍四位數碼管ZB3461BW《QA成品檢驗方法》：
| 判定類別 Standard | 判定范圍 ITEM | MAJOR | MINOR |
| 成 品 檢 驗 判 定 標 準 | 外 觀 檢 驗 Surface check condition | A. 膜紙：不齊、貼歪≥0.25mm。 Membrane: not uniform or deflective that must be less than 0.25mm, B. 引腳氧化或掉銅皮、或不按要求上錫披峰。 The pins are oxygenation or lose copper or cannot meet the SPEC of soldering reliability. C. 條形歪斜、松脫、腳短/長、膜紙變形、翹起。 Bar deflective, loss, pins short/longer, membrane distortion, tilt. D. 產品彎曲、變形、劃傷、毛刺。 Product inflect, scar, burr, | A. 膜紙不齊導致露出或超寬0.25mm內進0.25mm以下，0.15mm以上；臟、皺等。 Make for bare or exceed width between 0.25mm and 0.15mm caused by membrane were not uniform; dirty, ruck etc. B. 產品反面非有效發光區域有手印、水漬印。 Has the fingerprint or watermark on the background of the product there are not the area of luminous. |
| 尺 寸 檢 驗 Size check condition | A. 長、寬、厚等重要尺寸超差≥0.2mm,其它尺寸超差在0.25mm以上。 The tolerance of Length, width and thick must ≥0.2mm and other tolerance more than 0.25mm. B. 膜紙過大在0.25mm以上。 Membrane over than 0.25mm | A. 虛邊、毛刺等引起的尺寸超差在0.2mm以下,0.1mm以上。 The size tolerance of product that caused by burr edge shall between 0.1-0.2mm. B. 小于嚴重缺陷的尺寸超差。 Less than the important tolerance . |
訂購：四位數碼管ZB3461BW
-
、
