【摘要】

當多個 LED 數碼管用靜態方式顯示時， 需要相當多的引出端線，而器件的引腳由于實際加工水平和使用需求， 往往哪個僅有極為有限的引腳數。 利用循環顯示的方法， 可以通過人眼的視覺暫留， 達到使用極為有限的引腳使得多個數碼管同時顯示的效果。

【正文】

1. 實驗任務與原理

1. 1 任務指標

采用掃描方式 LED 數碼管的動態顯示， 控制好數碼管之間的延遲，根據視覺暫留原理對數據進行連續計數。

1. 2 功能需求

（1） 能夠通過動態掃描顯示數據。

1. 3 原理闡述

（1） LED 數碼管顯示原理

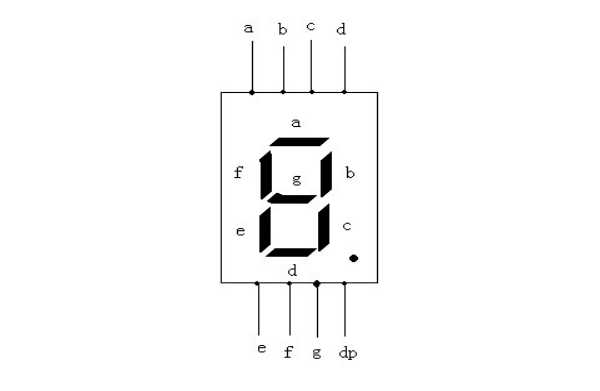

LED 七段數碼管原理圖如下， 當采用共陰極（采用共陽極時反向） 時， 共陰極接地， 另一管腳接高電平的發光二極管被點亮。

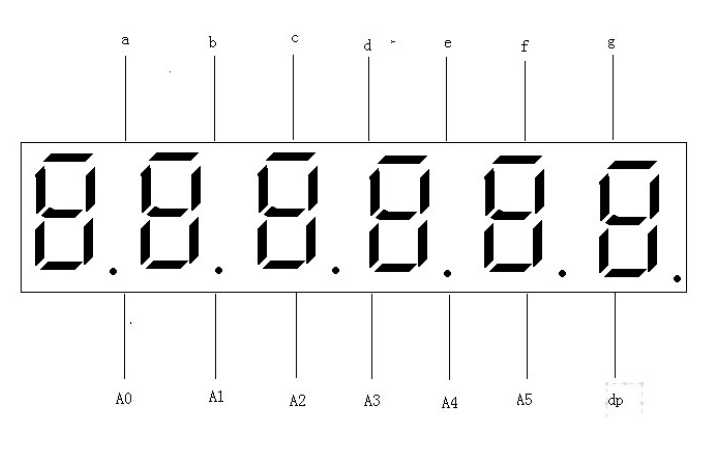

（2） 動態掃描原理

動態掃描要求在點亮多個各不同的數碼管的同時輸入數據，但是由于要顯示多個不同的數字， 需要在多個周期內才能完成，即將時間分隔為多個周期的循環。 當頻率達到一定程度時（如1khz）， 其延時可達到較好的效果， 利用視覺暫留可以達到動態顯示的目的。

2. 設計思路， 方法及方案

2. 1 系統功能需求分析

在時鐘脈沖 clk 的作用下， 計數器開始計數， 再通過譯碼器生成數據選擇器的片選信號， 來控制 LED 管顯示。 同時選出一路 BC碼數據， 通過顯示譯碼器控制數碼管 a-g 管腳和共陰極， 使得每次只有一個數碼管在工作。 這樣進入 clk 循環計數后， 可以在較高的頻率下輪流顯示。



4. FPGA 模塊程序設計

4. 1 提交模塊 VHDL 程序

由于程序較長， 見附錄。

5. 結束語

5. 1 故障分析處理

動態掃描現實的優勢是明顯的， 不但減少了引腳， 增加了使用性和可操作性， 而且更加高效。 但是其難點是對頻率的設置在不同的環境和需求下需要仔細選擇調試。

5. 2 收獲及改進意見

（1） 對 VHDL 和 modesim 有了進一步的認識。
（2） 對波形的調試仿真有了一定的經驗。
（3） 了解了 VHDL 語言， 接觸了初級的的硬件描述性語言。

6. 附錄
---------------------------------------七段譯碼顯示驅動電路-------------------------------------------
-- Company:
-- Engineer:
--
-- Create Date: 13:35:05 07/04/2011
-- Design Name:
-- Module Name: yimaxianshi - Behavioral
-- Project Name:
-- Target Devices:
-- Tool versions:
-- Description:
--
-- Dependencies:
--
-- Revision:
-- Revision 0.01 - File Created
-- Additional Comments:
--
----------------------------------------------------------------------------------
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
---- Uncomment the following library declaration if instantiating
---- any Xilinx primitives in this code.
--library UNISIM;
--use UNISIM.VComponents.all;
entityyimaxianshi is
Port ( a : in STD_LOGIC_VECTOR (3 downto 0);
led7s : out STD_LOGIC_VECTOR (7 downto 0));
endyimaxianshi;
architecture Behavioral of yimaxianshi is
begin
process(a)
begin
case a is
when "0000"=>led7s<="01111110";
when "0001"=>led7s<="00110000";
when "0010"=>led7s<="01101101";
when "0011"=>led7s<="01111001";
when "0100"=>led7s<="00110011";
when "0101"=>led7s<="01011011";
when "0110"=>led7s<="01011111";
when "0111"=>led7s<="01110000";
when "1000"=>led7s<="01111111";
when "1001"=>led7s<="01111011";
when others=>led7s<="00000000";
end case;
end process;
end Behavioral;
---------------------------------------------count6-------------------------------------
-- Company:
-- Engineer:
--
-- Create Date: 13:49:48 07/04/2011
-- Design Name:
-- Module Name: count6 - Behavioral
-- Project Name:
-- Target Devices:
-- Tool versions:
-- Description:
--
-- Dependencies:
--
-- Revision:
-- Revision 0.01 - File Created
-- Additional Comments:
--
----------------------------------------------------------------------------------
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
---- Uncomment the following library declaration if instantiating
---- any Xilinx primitives in this code.
--library UNISIM;
--use UNISIM.VComponents.all;
entity count6 is
Port ( clk : in STD_LOGIC;
rst : in STD_LOGIC;
en : in STD_LOGIC;
q : out STD_LOGIC_VECTOR (2 downto 0);
co : out STD_LOGIC);
end count6;
architecture Behavioral of count6 is
signalcq:std_logic_vector(2 downto 0);
begin
process(clk,rst,en)
begin
if(rst='0')then
cq<="000";
elsif(clk'event and clk='1')then
if(en='1')then
if(cq="101")then
cq<="000";
elsecq<=cq+1;
end if;
end if;
end if;
q<=cq;
end process;
process(clk)
begin
if(clk'event and clk='1')then
if(cq="101")then
co<='1';
else co<='0';
end if;
end if;
end process;
end Behavioral;
----------------------------------------decode38------------------------------------------
-- Company:
-- Engineer:
--
-- Create Date: 13:58:13 07/04/2011
-- Design Name:
-- Module Name: decode38 - Behavioral
-- Project Name:
-- Target Devices:
-- Tool versions:
-- Description:
--
-- Dependencies:
--
-- Revision:
-- Revision 0.01 - File Created
-- Additional Comments:
--
----------------------------------------------------------------------------------
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
---- Uncomment the following library declaration if instantiating
---- any Xilinx primitives in this code.
--library UNISIM;
--use UNISIM.VComponents.all;
entity decode38 is
Port ( a : in STD_LOGIC_VECTOR (2 downto 0);
y : out STD_LOGIC_VECTOR (5 downto 0));
end decode38;
architecture Behavioral of decode38 is
begin
process(a)
begin
case a is
when"000"=>y<="000001";
when"001"=>y<="000010";
when"010"=>y<="000100";
when"011"=>y<="001000";
when"100"=>y<="010000";
when"101"=>y<="100000";
when others=>y<="000000";
end case;
end process;
end Behavioral;
--------------------------------------數據選擇器--------------------------------------------
-- Company:
-- Engineer:
--
-- Create Date: 13:49:48 07/04/2011
-- Design Name:
-- Module Name: count6 - Behavioral
-- Project Name:
-- Target Devices:
-- Tool versions:
-- Description:
--
-- Dependencies:
--
-- Revision:
-- Revision 0.01 - File Created
-- Additional Comments:
--
----------------------------------------------------------------------------------
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
---- Uncomment the following library declaration if instantiating
---- any Xilinx primitives in this code.
--library UNISIM;
--use UNISIM.VComponents.all;
entity count6 is
Port ( clk : in STD_LOGIC;
rst : in STD_LOGIC;
en : in STD_LOGIC;
q : out STD_LOGIC_VECTOR (2 downto 0);
co : out STD_LOGIC);
end count6;
architecture Behavioral of count6 is
signalcq:std_logic_vector(2 downto 0);
begin
process(clk,rst,en)
begin
if(rst='0')then
cq<="000";
elsif(clk'event and clk='1')then
if(en='1')then
if(cq="101")then
cq<="000";
elsecq<=cq+1;
end if;
end if;
end if;
q<=cq;
end process;
process(clk)
begin
if(clk'event and clk='1')then
if(cq="101")then
co<='1';
else co<='0';
end if;
end if;
end process;
end Behavioral;
