現代社會， 單片機技術已經成為一種比較成熟的技術, 它已經普及到我們生活、 工作、科研、 各個領域中， 溫度也是日常生活中最基本的環境參數， 它與我們的生活工作密切相關， 本文主要介紹了一個基于AT89C51單片機的溫度控制報警系統， 采用溫度傳感器DS18B20的溫度上下限報警器， 能夠自動測量當前環境溫度， 由單片機AT89C2051控制， 并通過三位段數碼管顯示提示， 如果目前環境溫度超過此溫度， 系統會發出報警。 采用的單片機AT89C51做信號處理單元， 其成本低廉， 精確度高， LED顯示測量數值， 選用紅外傳感器采集人體信號， 經過放大整形電路后傳送給單片機AT89C51來處理， 最后該信號傳送至LED顯示屏。
該系統能夠方便的實現溫度的采集和顯示， 并根據需要可任意設定報警溫度， 它使用起來非常方便， 具有體積小、 精度高、 量程寬、 靈敏度高、 功耗低等優點， 適用于我們?nèi)粘Ｉ詈凸ぁ?農業生產中的溫度控制， 也可以作為其他主系統的輔助擴展， 當作溫度處理模塊嵌入其它系統中。 DS18B20與AT89C51的結合實現了最簡溫度控制系統， 該系統抗干擾能力強， 結構簡單， 對惡劣環境下進行現場溫度的控制也適合， 應用前景較為廣泛。

關鍵詞 ： 單片機； 溫度控制； AT89C51； DS18B20；

1 引言

1.1 研究的背景與意義

無論是在日常生活中， 還是在工業生產過程中溫度控制都起著非常重要的作用。 本次畢業設計選題的目的主要是讓生活在信息發達時代的我們， 把所學的知識應用于生活生產當中， 熟練掌握系統總體設計的流程， 方案的論證， 選擇， 實施與完善。 隨著社會經濟的快速發展， 現在越來越多的生產部門及生產環節對溫度控制精度的可靠性和穩定性等有了更高的要求。 由于苛刻的生產環節對溫度要求較高， 而傳統的溫度控制器控制精度卻普遍不高， 已經不能滿足其要求。當今社會， 溫度是工業對象中的一個重要的被控參數， 它的測量與控制系統在生產與生活的各個領域中扮演著越來越重要的角色， 大到工業煉金， 環境檢測， 分離物質， 機房電力， 糧倉， 凍庫， 衛生醫療等方面， 小到家庭空調， 冰箱， 電飯煲， 太陽能熱水器等方面都得到了廣泛的應用， 溫度控制系統的廣泛應用也使得這方面研究意義非常的重要。

1.2 國內外研究現狀

雖然溫度控制系統在國內各行各業己經得到廣泛應用， 但從國內生產的溫度控制器來說， 總體發展水平仍然不高， 同美國、 日本、 德國等先進發達國家相比， 仍有著較大的差距。 20世紀70年代， 國外就對溫度控制技術有研究。 先是采用模擬式的組合儀表， 采集現場信息并進行指示、 記錄和控制。 80年代末就出現了分布式控制系統。 現在正在開發和研制計算機數據采集控制系統的多因子綜合控制系統。 現在世界各國的溫度測控技術發展很快， 一些國家在實現自動化的基礎上正向著完全自動化、 無人化的方向發展。 我國研究溫度測控技術較晚， 20世紀80年代開始， 在吸收發達國家溫度測控技術的基礎上， 我國工程技術人員才掌握了溫度室內微機控制技術， 這項技術僅限于對溫度的單項環境因子的控制。 我國溫度測控設施的計算機應用， 在總體上正從消化吸收、 簡單應用階段過渡和發展。在技術上， 以單片機控制的單參數單回路系統居多， 尚無真正意義上的多參數綜合控制系統， 與發達國家相比， 存在較大差距。

2 設計的內容及性能指標

本設計主要是介紹了單片機控制下的溫度報警系統， 詳細介紹了其硬件和軟件設計，并對其各功能模塊做了詳細介紹， 其主要功能和指標如下： 單片機實時檢測溫度傳感器DS18B20 的狀態， 并將 DS18820 得到的數據進行處理。 上電后數碼管顯示當前的環境溫度，通過按鍵可設置高低溫報警值， 當檢測到的溫度高于設置的報警值的時候， 蜂鳴器報警同時報警燈閃爍， 溫度檢測精確到 0. 1 度。并具有掉電保存功能， 數據保存在單片機內部 EEPOM中， 進入設置界面后如果沒有鍵按下系統會在 15 秒后自動退出設置界面。

3 系統方案比較、 設計與論證該系統主要由溫度測量和溫度設置及系統狀態顯示三部分電路組成， 下面介紹實現此系統功能的方案。

3.1 主控制器模塊

采用 STC89C52 單片機作為整個系統的核心， 用其控制行進中的小車， 以實現其既定的性能指標。 充分分析我們的系統， 其關鍵在于實現小車的自動控制， 而在這一點上， 單片機就顯現出來它的優勢——控制簡單、 方便、 快捷。 這樣一來， 單片機就可以充分發揮其資源豐富、 有較為強大的控制功能及可位尋址操作功能、 價格低廉等優點。 STC89C52 單片機具有功能強大的位操作指令， I/O 口均可按位尋址， 程序空間多達 8K， 對于本設計也綽綽有余， 更可貴的是 STC89C52 單片機價格非常低廉。

3.2 溫度測量

采用數字溫度芯片 DS18B20 測量實際溫度， 輸出信號全數字化。 便于單片機處理及控制， 省去傳統的測溫方法的很多外圍電路。 且該芯片的物理化學性很穩定， 它能用做工業測溫元件， 此元件線形較好。 在0—100 攝氏度時， 最大線形偏差小于1攝氏度。 DS18B20的最大特點之一采用了單總線的數據傳輸， 由數字溫度計 DS18B20和微控制器 STC89C52構成的溫度測量裝置, 它直接輸出溫度的數字信號, 可直接與計算機連接。 這樣, 測溫系統的結構就比較簡單, 體積也不大。 采用51單片機控制， 軟件編程的自由度大， 可通過編程實現各種各樣的算術算法和邏輯控制， 而且體積小， 硬件實現簡單， 安裝方便。 既可以單獨對多 DS18B20控制工作， 還可以與 PC 機通信上傳數據， 另外 AT89C51在工業控制上也有著廣泛的應用， 編程技術及外圍功能電路的配合使用都很成熟。

3.3 設置溫度
采用鍵盤輸入設置溫度， 鍵盤則可以用4個按鍵， 一個復位鍵， 一個功能設定鍵， 一個加減一個減鍵。 四個鍵比較常用， 而且用到的接口得到了極好的利用， 僅需要4個接口。

3.4 顯示模塊
用 LED 數碼管實現數值的顯示， LED 數碼管顯示相對來說比較直觀、 明亮， 可以用動態顯示和靜態顯示兩種方法編程實現， 數碼管由于顯示速度快， 使用簡單， 顯示效果簡潔明了而得到了廣泛應用。 LCD 雖然其顯示清晰， 顯示內容豐富、 清晰， 顯示信息量大，使用方便， 顯示快速。 但對于此系統我們不需要顯示豐富的內容， 而且 LCD 液晶價格貴，因此我們選擇用數碼管顯示。

3.5 電源選取
采用干電池供電。 干電池價格低廉、 攜帶方便、 運用靈活， 經過實驗驗證系統工作時， 單片機、 傳感器的工作電壓穩定能夠滿足系統的要求， 而且電池更換方便。

3.6 報警設備的論證與選擇

采用聲、 光同時報警， 既可以利用不同顏色的等對應不同的狀態判別出此時的溫度處于的狀況， 又可以使工作人員在一定距離范圍內監測到溫度異常進行及時處理。

4 系統器件選擇

. 溫度傳感器的選擇
由于傳統的熱敏電阻等測溫元件測出的一般都是電壓， 再轉換成對應的溫度， 需要比較多的外部元件支持， 且硬件電路復雜， 制作成本相對較高。 這里采用 DALLAS 公司的數字溫度傳感器 DS18B20 作為測溫元件。


5 硬件實現及單元電路設計

5.1 主控制模塊

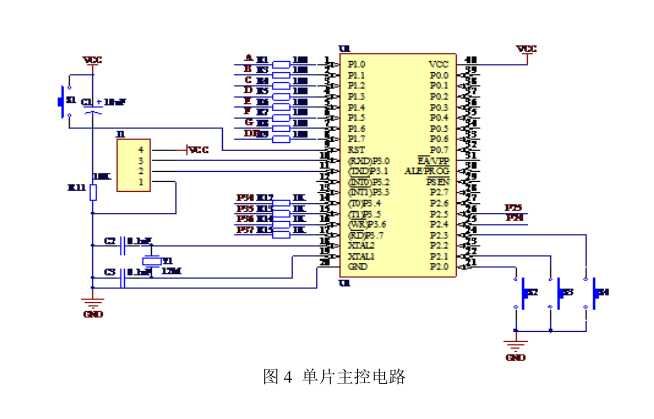

主控制最系統電路如圖 4 所示。

圖 4 單片主控電路

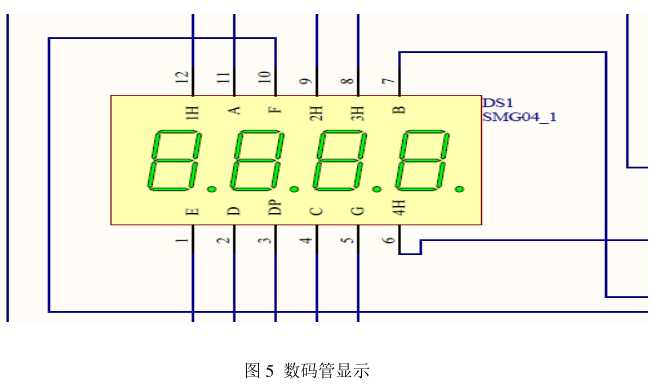

5.2 顯示模塊電路

顯示采用四位數碼管顯示， 當位選打開時， 送入相應的段碼， 則相應的數碼管打開，關掉位選， 打開另一個位選， 送入相應的段碼， 則數碼管打開， 而每次打開關掉相應的位選時， 時間間隔低于20ms， 從人類視覺的角度上看， 就仿佛是全部數碼管同時顯示的一樣。顯示電路如圖5

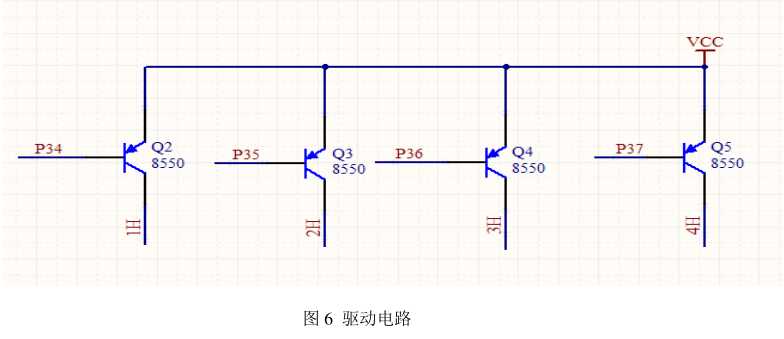

5.3 數碼管顯示驅動電路

三極管 8550 來驅動 4 位數碼管， 不僅簡單， 而且價格便宜。



5.4 溫度傳感器(DS18B20)電路

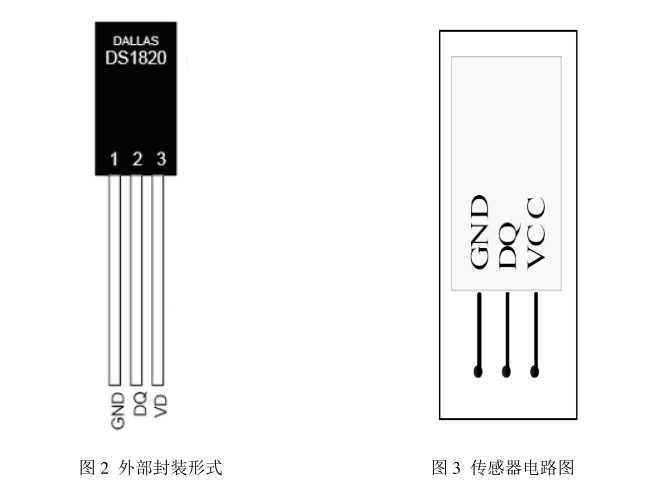

5. 4. 1 DS18B20 基本介紹

DS18B20 是美國 DALLAS 半導體公司推出的第一片支持“一線總線” 接口的溫度傳感器， 它具有微型化、 低功耗、 高性能、 抗干擾能力強、 易配微處理器等優點， 可直接將溫度轉化成串行數字信號處理器處理。 DS18B20 進行精確的溫度轉換， I/O 線必須保證在溫度轉換期間提供足夠的能量， 由于每個 DS18B20 在溫度轉換期間工作電流達到 1mA， 當幾個溫度傳感器掛在同一根 I/O 線上進行多點測溫時， 只靠 4. 7K 上拉電阻就無法提供足夠的能量， 會造成無法轉換溫度或溫度誤差極大。因此， 下圖電路只適應于單一溫度傳感器測溫情況下使用， 不適宜采用電池供電系統中。 并且工作電源 VCC 必須保證在 5V， 當電源電壓下降時， 寄生電源能夠汲取的能量也降低， 會使溫度誤差變大。


5. 4. 2 DS18B20 控制方法DS18B20 有六條控制命令：
溫度轉換 44H 啟動 DS18B20 進行溫度轉換
讀暫存器 BEH 讀暫存器 9 個字節內容
寫暫存器 4EH 將數據寫入暫存器的 TH、 TL 字節
復制暫存器 48H 把暫存器的 TH、 TL 字節寫到 E2RAM 中
重新調 E2RAM B8H 把 E2RAM 中的 TH、 TL 字節寫到暫存器 TH、 TL 字節
讀電源供電方式 B4H 啟動 DS18B20 發送電源供電方式的信號給主 CPU

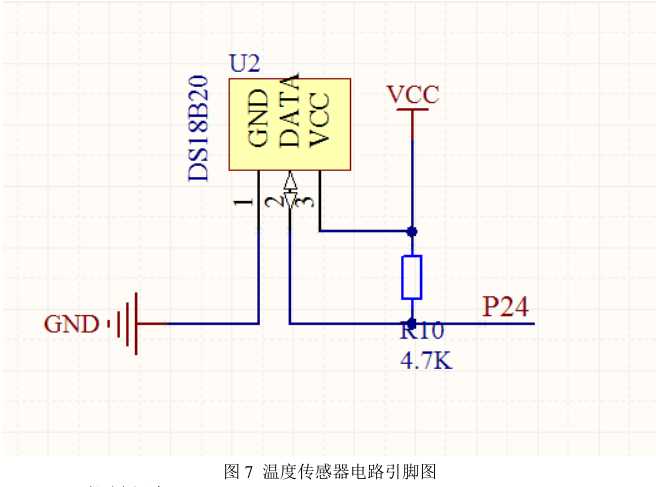

5. 4. 3 DS18B20 供電方式

DS18B20可以采用兩種方式供電， 一種是采用電源供電方式， 此時 DS18B20的1腳接地，2腳作為信號線， 3腳接電源。 另一種是寄生電源供電方式， 如圖3. 1所示單片機端口接單線總線， 為保證在有效的 DS18B20時鐘周期內提供足夠的電流， 可用一個三極管來完成對總線的上拉。 本設計采用電源供電方式， P2. 2口接單線總線為保證在有效的 DS18B20時鐘周期內提供足夠的電流， 可用一個上拉電阻和 STC89C52的 P2. 2來完成對總線的上拉。 當DS18B20處于寫存儲器操作和溫度 A/D 變換操作時， 總線上必須有強的上拉， 上拉開啟時間最大為10 μ s。 采用寄生電源供電方式是 VDD 和 GND 端均接地。 由于單線制只有一根線，因此發送接收口必須是三狀態的。 主機控制 DS18B20完成溫度轉換必須經過3個步驟：

l 初始化。
l ROM 操作指令。
l 存儲器操作指令。

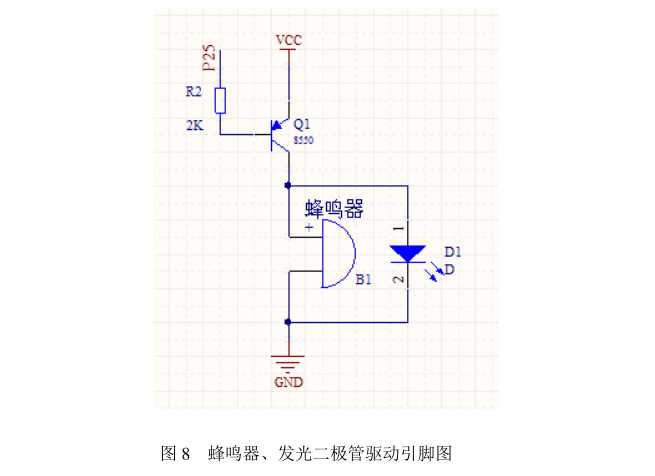

5. 6 蜂鳴器、 發光二極管報警電路

電路如圖8主要是用來設定溫度報警溫度的、 有高溫和低溫報警。



6 系統軟件設計

6. 1 程序結構分析

主程序調用了 3 個子程序， 分別是數碼管顯示程序、 溫度信號處理程序、 按鍵設定報
警溫度程序。 溫度信號處理程序： 對溫度芯片送過來的數據進行處理， 進行判斷和顯示。 數碼管顯示程序： 向數碼管的顯示送數， 控制系統的顯示部分。 按鍵設定程序： 可以設定低溫和高溫報警可精確到 0. 1 度。

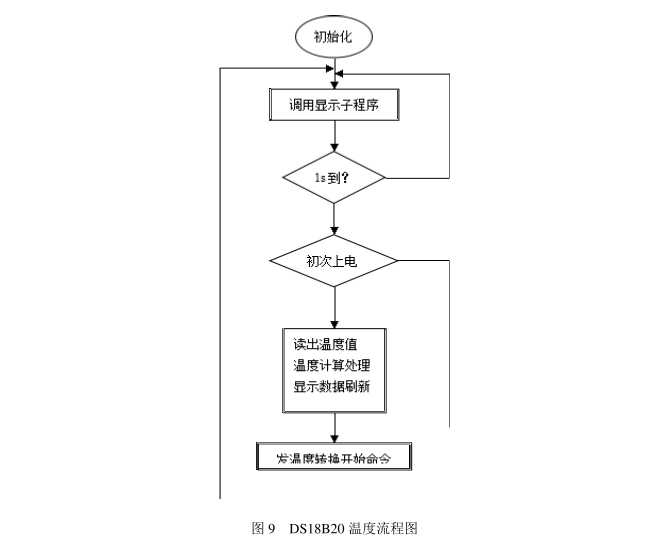

6. 2 系統程序流圖

主程序的主要功能是負責溫度的實時顯示、 讀出并處理 DS18B20 的測量的當前溫度值，溫度測量每 1s 進行一次。 這樣可以在一秒之內測量一次被測溫度， 主程序的主要功能是負責溫度的實時顯示， 讀出并處理 DS18B20 的當前溫度值， 與設定的報警溫度比較， 其程序流程見圖 9 所示。通過調用讀溫度子程序把存入內存儲中的整數部分與小數部分開分存放在不的的兩個單元中， 然后通過調用顯示子程序顯示出來。

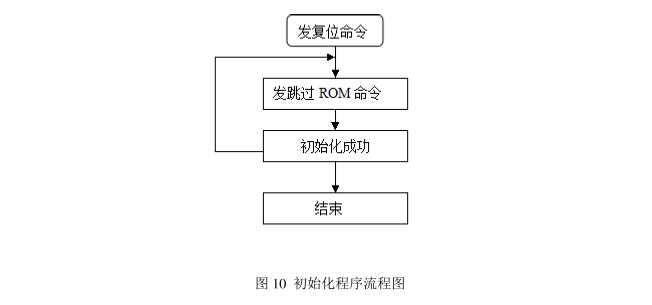

6. 2. 1 DS18B20初始化程序流程圖在 DS18B20 工作之前需要進行初始化， 流程圖如下：

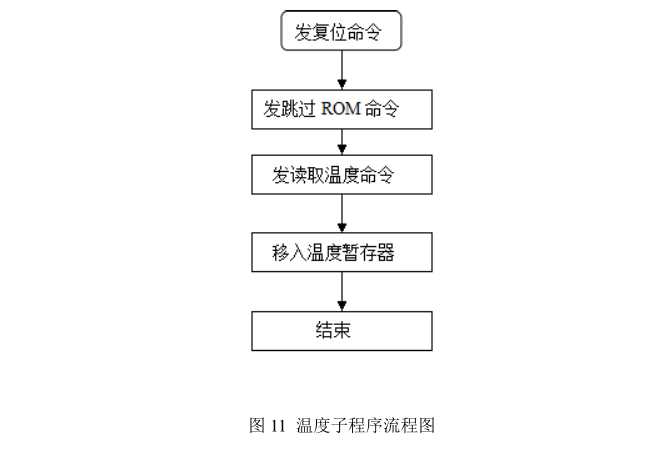

6. 2. 2 讀溫度子程序流程圖

讀溫度子程序的主要功能是從DS18B20中讀出溫度數據， 移入溫度暫存器保存。 其程序流程圖如下：


7 系統的安裝與調試

7. 1 安裝步驟

1. 檢查元件的好壞

按電路圖買好元件后首先檢查買回元件的好壞， 按各元件的檢測方法分別進行檢測，一定要仔細認真。 而且要認真核對原理圖是否一致， 在檢查好后才可上件、 焊件， 防止出現錯誤焊件后不便改正。

2. 放置、 焊接各元件

按原理圖的位置放置各元件， 在放置過程中要先放置、 焊接較低的元件， 后焊較高的和要求較高的元件。 特別是容易損壞的元件要后焊， 在焊集成芯片時連續焊接時間不要超過 10s， 注意芯片的安裝方向。

7. 2 電路的調試

首先燒入顯示程序， 看顯示正不正常。 在調試程序時， 發現有的指令用的不正確， 導
致電路功能不能完全實現， 另外軟件程序中的延時有的過長、 有的過短。 類似的現象還有
很多就不一一列舉了。

7. 3 本章小結

本章的主要內容是電路的測試和調試注意事項

結 論

本溫度報警器， 通過單片機實時檢測溫度傳感器 DS18B20的狀態， 并將 DS18820得到的數據進行處理。 上電后數碼管顯示當前的環境溫度， 通過按鍵可設置高低溫報警值， 當檢測到的溫度高于設置的報警值的時候， 蜂鳴器報警同時報警燈閃爍， 溫度檢測精確到0. 1度。 并具有掉電保存功能， 數據保存在單片機內部 EEPOM 中， 進入設置界面后如果沒有鍵按下系統會在15秒后自動退出設置界面。 由于采用了4節干電池供電使系統的抗干擾性得到加強。 在軟件上， 充分利用了 STC89C52的系統資源， 系統運行流暢。本設計結構簡單， 調試方便， 系統反映快速靈活， 經實驗測試， 該溫度報警系統設計方案正確、 可行， 各項指標穩定、 可靠。

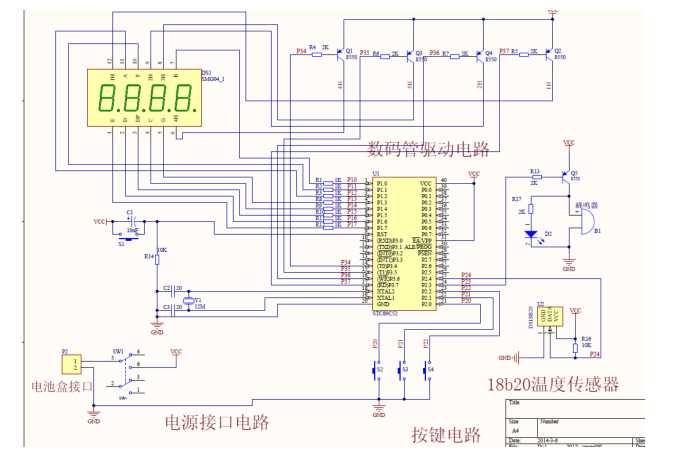

附錄 1 整體電路原理圖

附錄 2 部分源程序：

#include <reg52.h>
#include "eepom52.h"
#define uchar unsigned char
#define uint unsigned int
//數碼管段選定義 0 1 2 3 4 5 6 7 8 9
uchar code smg_du[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,
0x88,0x83,0xc6,0xa1,0x86,0x8e,0xff}; //斷碼
//數碼管位選定義
uchar code smg_we[]={0xef,0xdf,0xbf,0x7f};
uchar dis_smg[8] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8};
uchar smg_i = 3; //顯示數碼管的個位數
sbit dq = P2^4; //18b20 IO 口的定義
sbit beep = P2^5; //蜂鳴器 IO 口定義
uchar a_a;
uint temperature ; //
bit flag_300ms ;
uchar key_can;
//按鍵值的變量
uchar menu_1; //菜單設計的變量
uint t_high = 300,t_low = 100;
bit flag_lj_en;
//按鍵連加使能
bit flag_lj_3_en; //按鍵連 3 次連加后使能 加的數就越大了
uchar key_time,flag_value; //用做連加的中間變量
bit key_500ms ;
uchar flag_clock;
uchar zd_break_en,zd_break_value; //自動退出設置界面
/***********************1ms 延時函數*****************************/
void delay_1ms(uint q)
{
uint i,j;
for(i=0;i<q;i++)
for(j=0;j<120;j++);
}
/***********************小延時函數*****************************/
void delay_uint(uint q)
{
while(q--);
}
/***********************數碼顯示函數*****************************/
void display()
{
uchar i;
for(i=0;i<smg_i;i++)
{
P3 = smg_we[i];
//位選
P1 = dis_smg[i];
//段選
delay_1ms(1);
P3 = 0xff;
//位選
P1 = 0xff;
//消隱
}
}
/******************把數據保存到單片機內部 eepom 中******************/
void write_eepom()
{
SectorErase(0x2000);
byte_write(0x2000, t_high % 256);
byte_write(0x2001, t_high / 256);
byte_write(0x2002, t_low % 256);
byte_write(0x2003, t_low / 256);
byte_write(0x2055, a_a);
}
/******************把數據從單片機內部 eepom 中讀出來*****************/
void read_eepom()
{
t_high = byte_read(0x2001);
t_high <<= 8;
t_high |= byte_read(0x2000);
t_low = byte_read(0x2003);
t_low <<= 8;
t_low |= byte_read(0x2002);
a_a = byte_read(0x2055);
}
/***********************18b20 初始化函數*****************************/
void init_18b20()
{
bit q;
dq = 1;
//把總線拿高
delay_uint(1); //15us
dq = 0;
//給復位脈沖
delay_uint(80);
//750us
dq = 1;
//把總線拿高 等待
delay_uint(10);
//110us
q = dq;
//讀取 18b20 初始化信號
delay_uint(20);
//200us
dq = 1;
//把總線拿高 釋放總線
}
/*************寫 18b20 內的數據***************/
void write_18b20(uchar dat)
{
uchar i;
for(i=0;i<8;i++)
{
//寫數據是低位開始
dq = 0;
//把總線拿低寫時間隙開始
dq = dat & 0x01; //向 18b20 總線寫數據了
delay_uint(5); // 60us
dq = 1;
//釋放總線
dat >>= 1;
}
}
/*************讀取 18b20 內的數據***************/
uchar read_18b20()
{
uchar i,value;
for(i=0;i<8;i++)
{
dq = 0;
//把總線拿低讀時間隙開始
value >>= 1; //讀數據是低位開始
dq = 1;
//釋放總線
if(dq == 1)
//開始讀寫數據
value |= 0x80;
delay_uint(5); //60us 讀一個時間隙最少要保持 60us 的時間
}
return value;
//返回數據
}
/*************讀取溫度的值 讀出來的是小數***************/
uint read_temp()
{
uint value;
uchar low;
//在讀取溫度的時候如果中斷的太頻繁了， 就應該把中斷給關了， 否則
會影響到 18b20 的時序
init_18b20(); //初始化 18b20
write_18b20(0xcc); //跳過 64 位 ROM
write_18b20(0x44); //啟動一次溫度轉換命令
delay_uint(50);
//500us
init_18b20(); //初始化 18b20
write_18b20(0xcc); //跳過 64 位 ROM
write_18b20(0xbe); //發出讀取暫存器命令
EA = 0;
low = read_18b20(); //讀溫度低字節
value = read_18b20(); //讀溫度高字節
EA = 1;
value <<= 8;
//把溫度的高位左移 8 位
value |= low; //把讀出的溫度低位放到 value 的低八位中
value *= 0.625; //轉換到溫度值 小數
return value;
//返回讀出的溫度 帶小數
}
/*************定時器 0 初始化程序***************/
void time_init()
{
EA = 1; //開總中斷
TMOD = 0X01; //定時器 0、 定時器 1 工作方式 1
ET0 = 1;
//開定時器 0 中斷
TR0 = 1;
//允許定時器 0 定時
}
/****************獨立按鍵處理函數************************/
void key()
{
static uchar key_new = 0,key_old = 0,key_value = 0;
if(key_new == 0)
{
//按鍵松開的時候做松手檢測
if((P2 & 0x0f) == 0x0f)
key_value ++;
else
key_value = 0;
if(key_value >= 10)
{
write_eepom();
key_value = 0;
key_new = 1;
flag_lj_en = 0; //關閉連加使能
flag_lj_3_en = 0; //關閉 3 秒后使能
flag_value = 0;
//清零
}
}
else
{
if((P2 & 0x0f) != 0x0f)
key_value ++; //按鍵按下的時候
else
key_value = 0;
if(key_value >= 7)
{
key_value = 0;
key_new = 0;
flag_lj_en = 1; //連加使能
zd_break_en = 1; //自動退出設置界使能
zd_break_value = 0; //自動退出設置界變量清零
}
}
key_can = 20;
if(key_500ms == 1)
{
key_500ms = 0;
zd_break_en = 1; //自動退出設置界使能
zd_break_value = 0; //自動退出設置界變量清零
key_new = 0;
key_old = 1;
}
if((key_new == 0) && (key_old == 1))
{
switch(P2 & 0x0f)
{
case 0x0e: key_can = 4; break; //得到 k1 鍵值
case 0x0d: key_can = 3; break; //得到 k2 鍵值
case 0x0b: key_can = 2; break; //得到 k3 鍵值
case 0x07: key_can = 1; break; //得到 k4 鍵值
}
}
key_old = key_new;
}
/****************按鍵處理數碼管顯示函數***************/
void key_with()
{
if(key_can == 4)
{
menu_1 ++;
if(menu_1 >= 3)
{
menu_1 = 0;
}
if(menu_1 == 0)
{
dis_smg[0] = smg_du[temperature % 10]; //取溫度的小數顯示
dis_smg[1] = smg_du[temperature / 10 % 10] & 0x7f; //取溫度的個位顯示
dis_smg[2] = smg_du[temperature / 100 % 10] ; //取溫度的十位顯示
smg_i = 3;
}
if(menu_1 == 1)
{
dis_smg[0] = smg_du[t_high % 10]; //取小數顯示
dis_smg[1] = smg_du[t_high / 10 % 10] & 0x7f; //取個位顯示
dis_smg[2] = smg_du[t_high / 100 % 10] ; //取 low 十位顯示
dis_smg[3] = 0x89;
smg_i = 4;
}
if(menu_1 == 2)
{
dis_smg[0] = smg_du[t_low % 10]; //取 low 小數顯示
dis_smg[1] = smg_du[t_low / 10 % 10] & 0x7f; //取個位顯示
dis_smg[2] = smg_du[t_low / 100 % 10] ; //取十位顯示
dis_smg[3] = 0xc7;
smg_i = 4;
}
}
if(menu_1 == 1)
//設置高溫報警
{
if(key_can == 3)
{
if(flag_lj_3_en == 0)
t_high ++ ;
//按鍵按下未松開自動加三次
else
t_high += 10; //按鍵按下未松開自動加三次之后每次自動加 10
if(t_high > 990)
t_high = 990;
dis_smg[0] = smg_du[t_high % 10]; //取小數顯示
dis_smg[1] = smg_du[t_high / 10 % 10] & 0x7f; //取個位顯示
dis_smg[2] = smg_du[t_high / 100 % 10] ; //取十位顯示
dis_smg[3] = 0x89; //H
}
if(key_can == 1)
{
if(flag_lj_3_en == 0)
t_high -- ; //按鍵按下未松開自動加三次
else
t_high -= 10; //按鍵按下未松開自動減三次之后每次自動減 10
if(t_high <= t_low)
t_high = t_low + 1;
dis_smg[0] = smg_du[t_high % 10]; //取小數顯示
dis_smg[1] = smg_du[t_high / 10 % 10] & 0x7f; //取個位顯示
dis_smg[2] = smg_du[t_high / 100 % 10] ; //取十位顯示
dis_smg[3] = 0x89; //H
}
// write_eepom();
}
if(menu_1 == 2)
//設置低溫報警
{
if(key_can == 3)
{
if(flag_lj_3_en == 0)
t_low ++ ;
else
t_low += 10;
if(t_low >= t_high)
t_low = t_high - 1;
dis_smg[0] = smg_du[t_low % 10]; //取小數顯示
dis_smg[1] = smg_du[t_low / 10 % 10] & 0x7f; //取個位顯示
dis_smg[2] = smg_du[t_low / 100 % 10] ; //取十位顯示
dis_smg[3] = 0xc7; //L
}
if(key_can == 1)
{
if(flag_lj_3_en == 0)
t_low -- ;
else
t_low -= 10;
if(t_low <= 10)
t_low = 10;
dis_smg[0] = smg_du[t_low % 10]; //取小數顯示
dis_smg[1] = smg_du[t_low / 10 % 10] & 0x7f; //取個位顯示
dis_smg[2] = smg_du[t_low / 100 % 10] ; //取十位顯示
dis_smg[3] = 0xc7; //L
}
// write_eepom();
}
}
/****************報警函數***************/
void clock_h_l()
{
if((temperature <= t_low) || (temperature >= t_high))
{
flag_clock = 1;
}
else
{
flag_clock = 0;
beep = 1;
}
}
void main()
{
temperature = read_temp();
//先讀出溫度的值
time_init(); //初始化定時器
read_eepom();
if(a_a == 0xff)
//新的單片機初始單片機內問 EEPOM
{
t_high = 300;
t_low = 100;
a_a = 1;
write_eepom();
}
delay_1ms(650);
temperature = read_temp();
//先讀出溫度的值
dis_smg[0] = smg_du[temperature % 10]; //取溫度的小數顯示
dis_smg[1] = smg_du[temperature / 10 % 10] & 0x7f; //取溫度的個位顯示
dis_smg[2] = smg_du[temperature / 100 % 10] ; //取溫度的十位顯示
while(1)
{
display();
//顯示函數
key();
//按鍵程序
if(key_can < 10)
{
key_with();
//設置報警溫度
}
temperature = read_temp(); //先讀出溫度的值
if(flag_300ms == 1) //300ms 處理一次溫度程序
{
clock_h_l(); //報警函數
if(flag_clock == 1)
beep = ~beep;
flag_300ms = 0;
if(menu_1 == 0)
{
smg_i = 3;
dis_smg[0] = smg_du[temperature % 10]; //取溫度的小數顯示
dis_smg[1] = smg_du[temperature / 10 % 10] & 0x7f; //取溫度的個位顯示
dis_smg[2] = smg_du[temperature / 100 % 10] ; //取溫度的十位顯示
}
if(zd_break_en == 1) //自動退出設置界面程序
{
zd_break_value ++; //每 300ms 加一次
if(zd_break_value > 50) //15 秒后自動退出設置界面
{
menu_1 = 0;
zd_break_en = 0;
zd_break_value = 0;
}
}
}
}
}
/*************定時器 0 中斷服務程序***************/
void time0_int() interrupt 1
{
static uchar value;
TH0 = 0x3c;
TL0 = 0xb0; // 50ms
value ++;
if(value % 6 == 0)
{
flag_300ms = 1; //300ms
value = 0;
}
if(flag_lj_en == 1) //按下按鍵使能
{
key_time ++;
if(key_time >= 10) //500ms
{
key_time = 0;
key_500ms = 1; //500ms
flag_value ++;
if(flag_value > 3)
{
flag_value = 10;
flag_lj_3_en = 1; //3 次后 1.5 秒連加大些
}
}
}
}
