七段數碼管

　　七段數碼管是一類價格便宜 使用簡單，通過對其不同的管腳輸入相對的電流，使其發亮，從而顯示出數字能夠顯示 時間、日期、溫度等所有可用數字表示的參數的器件。在電器特別是家電領域應用極為廣泛，如顯示屏、空調、熱水器、冰箱等等。絕大多數熱水器用的都是數碼管，其他家電也用液晶屏與熒光屏。

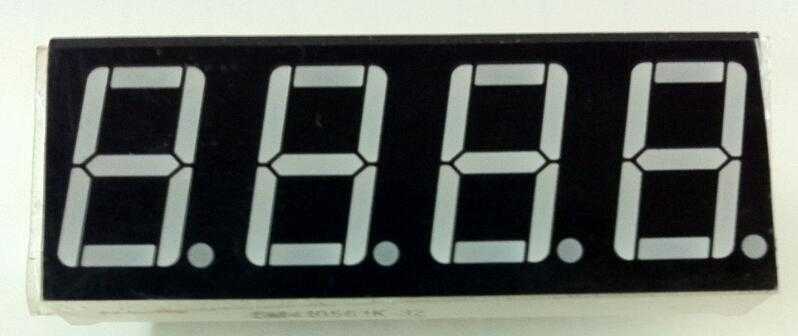

　　一般的七段數碼管擁有七個發光二極管（三橫四縱）用以顯示十進制0至9的數字外加小數點，也可以顯示英文字母，包括十六進制中的英文 A 至 F（b、d 為小寫，其他為大寫）?，F(xiàn)時大部分的七段數碼管會以斜體顯示。

　　除七段數碼管外，還有十四及十六劃等添加額外斜向筆劃的顯示器；但由于點陣顯示器（英語：Dot-matrix）價格的下跌，這些“多劃管”已基本上被后者取代。

　　七段LED數碼管顯示原理

　　LED的發光原理，稍有電子技術基礎的人士都很清楚，我們不想作過多的介紹，七段LED數碼管，則在一定形狀的絕緣材料上，利用單只LED組合排列成“8”字型的數碼管，分別引出它們的電極，點亮相應的點劃來顯示出0-9的數字。

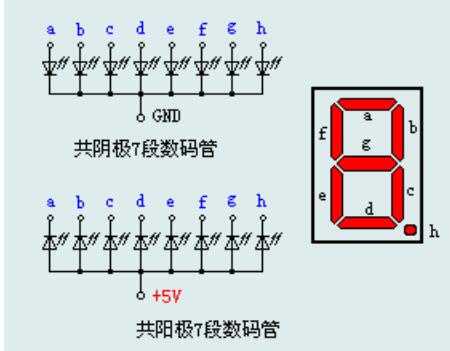

　　LED數碼管根據LED的接法不同分為共陰和共陽兩類，了解LED的這些特性，對編程是很重要的，因為不同類型的數碼管，除了它們的硬件電路有差異外，編程方法也是不同的。右圖是共陰和共陽極數碼管的內部電路，它們的發光原理是一樣的，只是它們的電源極性不同而已。

　　將多只LED的陰極連在一起即為共陰式，而將多只LED的陽極連在一起即為共陽式。以共陰式為例，如把陰極接地，在相應段的陽極接上正電源，該段即會發光。當然，LED的電流通常較小，一般均需在回路中接上限流電阻。假如我們將“b”和“c”段接上正電源，其它端接地或懸空，那么“b”和“c”段發光，此時，數碼管顯示將顯示數字“1”。而將“a”、“b”、“d”、“e”和“g”段都接上正電源，其它引腳懸空，此時數碼管將顯示“2”。其它字符的顯示原理類同，讀者自行分析即可。
